Канализация в подвале: конструкция, цена, монтаж

Канализация в цокольном этаже. Защита от обратного тока вод

Канализация в цокольном этаже. Защита от обратного тока вод

Как уже было сказано, при устройстве канализации на цокольном этаже нужно принимать во внимание тот факт, что организация традиционной системы откачки сточных вод не является правильным решением. Это связано с тем, что водоотводы в подземном этаже находятся ниже уровня основного канализационного канала. В таких случаях есть серьезные риски возникновения обратного тока, когда сточные воды из помещений, расположенных выше, будут поступать в трубы цокольного этажа. Защита от возникновения подобных ситуаций может быть двух видов:

• Активная. Защита насосных систем на конструкционном уровне. Многие модели современного оборудования, предназначенного для перекачки сточных вод, оснащаются специальными устройствами, которые будут исключать обратный ход стоков (либо, исходя из особенностей конструкции, не позволяют воде течь в обратном направлении).
• Пассивная. Устройство накопителей и клапанных модулей. Модули устанавливаются в отводящий трубопровод. Накопители монтируются на участке возле дома. Они используются для регулировки объема сброса сточных вод в септик.

На рынке клапанные модули найти не так просто как кажется, поэтому при необходимости придется поискать это оборудование. В процессе установки клапанных модулей их необходимо располагать исключительно горизонтально, пользуясь при этом резиновыми уплотнителями. Основным недостатком клапанных модулей является то, что при их использовании увеличиваются риски возникновения засоров, поэтому вы должны иметь возможность их оперативной прочистки при загрязнении.

Даже если объем сточных вод сравнительно небольшой, рекомендуется смонтировать дополнительный промежуточный накопитель. Конечно, в этом случае затраты на монтаж системы несколько увеличатся. Впрочем, некоторые специалисты отмечают, что установка дополнительных накопителей – чрезмерная осторожность.

Сифон ниже канализации. Диаметр канализационной трубы

Тут тоже все просто. В России чаще всего используют для подключения раковин трубы диаметром 40мм или 50мм. Соответственно, в конце названия сифона есть обозначение диаметра подключения. Если у вас труба 40 мм, вы выбираете сифон с обозначением 40. Иногда, у производителей сифонов можно встретить обозначение 40/50. Это означает, что в комплекте идет универсальная гофра с диаметром подключения 40 или 50 мм. В случае если вам нужно подключение 50 мм, вы просто вставляете конец гофрированной трубы в канализационную трубу. Если у вас сделан выход канализации диаметром 40 мм, вы просто отрезаете конец гофрированной трубки (диаметром 50мм) чуть ниже ступеньки и получаете трубу диаметром 40мм.

В странах Европы и реже в России также можно встретить трубя с подключением 32 мм. Чаще всего такой диаметр подключения у сифонов с размером выпуска 1 ¼. Данные параметры также указаны в названии сифона любого производителя.

Отдельно стоит написать про расположение канализационной трубы, к которой подключается сифон. Ведь он может выходить как их стены, так и из пола. В случае использования гибкой гофрированной трубы это не имеет большого значения. Вы сможете подключиться при любом расположении. Если же вы сторонник подключений жесткой трубой, то важно акцентировать на этом внимание при выборе сифона и подобрать его с нужным подключением.

Также есть небольшой нюанс по поводу длины винта, применяемого в сифоне. Некоторые производители пишут параметры винта, а некоторые нет. Винт в сифоне соединяет (а точнее стягивает) верхнюю чашку с сеточкой, находящуюся в сливе раковины, с нижней частью сифона. Винты бывают двух типов: пластиковые (эконом вариант) и металлические (нормальный вариант). Металлические винты бывают разной длины от 40 до 80мм. На длину винта стоит обращать внимание если у вас очень большое расстояние между сливом раковины и его нижней частью или, иными словами, большая высота отверстия слива раковины.

Теперь вы легко поймете, что значат обозначения в названиях сифонов 1 1/2″ *40 (сифон с выпуском 1 ½ и с подключением к канализации 40мм) или 1 1/4″ *32 с гибкой трубой 32*32/40 (сифон с выпуском 1 ¼ с подключением на 32 или 40 мм)

Для простоты подбора сифонов Unicorn мы сделали для вас табличку:

Существует заблуждение, что чаша (или колба) сифона призвана останавливать грязь, которая может засорить канализацию. На самом деле это не так. Колбы проектируют так, чтобы грязь максимально выводилась из нее. Единственное ее предназначение – это препятствие для попадания неприятных запахов и бактерий из канализации.

Установка санфаянса. Когда покупать санфаянс

Установка санфаянса и мебели для ванной, хоть и последний этап ремонта ванной комнаты, но готовиться к нему нужно заранее, еще на этапе черновых работ по прокладке водопровода и канализации. Ко всем сантехническим приборам ванной нужно заранее подвести систему водопровода и канализации. А для этого сразу после демонтажных работ, нужно грамотно произвести разметку месторасположения всех сантехприборов, а соответственно к ним привязать расположение мебели для ванной. Вот и получается, что покупать санфаянс и мебель для ванной нужно еще до начала ремонта ванной комнаты.

По практике скажу, что вымерять расположение санфаянса в ванной приходится с точностью до миллиметров и нужно не только точно знать размеры сантехприборов и мебели, но и при необходимости примерить их по месту.

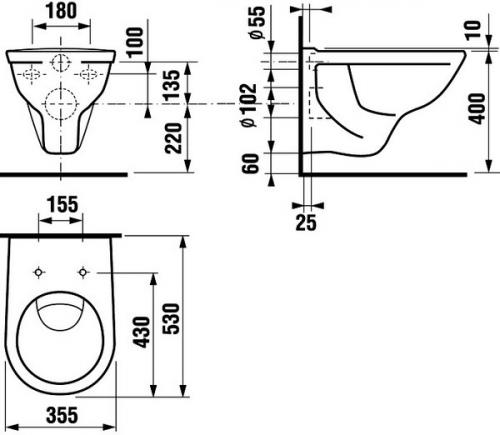

Особенно важно, заранее приобрести подвесной унитаз. В отличие от напольных унитазов, подвесной унитаз приобретается вместе с системой инсталляции, конструкцией, которая прячется в стену и включает металлический каркас с навешивающимся, скрытым устройством слива. И хотя при покупке санфаянса, в нормальном интернет магазине вы получите его точные размеры, всегда лучше примерить унитаз по месту, чтобы наверняка, правильно, подвести к прибору водопровод, канализацию и особенно систему крепления.

С напольными унитазами аналогичная ситуация. Правда для них особого скрытого крепежа не требуется, но их расположение частенько приходится привязывать к различным коробам и нишам, в которых прячут коммуникации.

Унитаз ниже уровня канализации. Почему унитаз стал ниже после ремонта в туалете

Ремонт туалета имеет несколько последовательных этапов, причем соблюдение последовательности имеет ключевое значение в данном вопросе. Итак:

• демонтируется унитаз;
• демонтируется старый облицовочный материал;
• укладывается новый пол, стены, потолок;
• монтируется унитаз.

По нескольким причинам эта последовательность нарушается, пол демонтируется и укладывается заново уже после установки сантехники. Унитаз «утопает» в полу, становится ниже.

Чтобы избежать этого, необходимо придерживаться регламента совершения манипуляций. Но и здесь свои подводные камни. Рассмотрим несколько проблемных ситуаций, в которых пол укладывается уже после монтажа унитаза.

1. Демонтаж сантехники не всегда возможен без разрушительных для нее последствий. Если в квартире установлен старый унитаз с применяемыми в советские времена методами установки, то снять его без поломки невозможно: он плотно «посажен» на раствор, горловина в чугунной канализации так же крепко замазана раствором. Таким образом, предполагается, что от старого сантехнического оборудования придется избавиться. Но может статься, что на покупку нового средств нет.
2. Квартира, где происходит ремонт туалета, — единственное место постоянного проживания. Поскольку при правильной последовательности действий ремонт займет 1—2 суток, этот вариант становится неприемлемым.
3. В туалете отсутствует возможность поменять трубы канализации, и новый унитаз не встанет после укладки пола на старое место по высоте.

В этих случаях укладка пола после монтажа унитаза является вынужденной, но все же возможной мерой. Отсюда проистекает проблема «низкого» унитаза.

Канализация в подвале многоквартирного дома. Пахнет стоками в подвале и квартире: причины проблемы и их устранение

Запах канализации едва ли порадует владельца жилья – к счастью, эта проблема решаема

Сегодня нам предстоит узнать, что может стать причиной появления запаха канализации в подвале многоквартирного дома и в его квартирах. Мы перечислим все причины возникновения проблемы, и укажем пути ее устранения для каждого конкретного случая.

Засор канализации

Наиболее частая причина появления запаха в подвале и в квартирах первых этажей — засоры канализационной лежневки (горизонтальной трубы, объединяющей несколько стояков) и выпуска на колодец.

Засор может возникнуть вследствие:

• Зажиривания канализации. Жир, попадающий в сточную систему при мытье посуды, оседает на холодных стенках труб и постепенно сужает просвет лежневки;

Жировые отложения на стенках канализационного коллектора

• Сброса в канализацию песка, строительного мусора, наполнителя для кошачьих туалетов и т.д . Они накапливаются на участках трубы с минимальным уклоном, и постепенно создают непреодолимое для жидких стоков препятствие;
• Попадания в канализацию (обычно через унитаз) тряпок, мочалок и прочих предметов , которые могут оказаться в тазу или ведре при мытье окон или пола.

Уплывшая в унитаз тряпка вполне способна создать засор

Стоит уточнить: это далеко не все причины возникновения засоров канализации. Однако крупный мусор и пищевые отходы, тоже занимающие высокие места в личном рейтинга автора (сантехника с многолетним стажем), обычно создают засор в унитазе или сифоне раковины.

Симптомы засора трудно с чем-то спутать:

• Одна или несколько секций подвала затоплены водой с характерным запахом;

Затопленный стоками подвал

• Уровень воды постепенно поднимается, или, как минимум, не убывает (в том случае, если приток уравнялся с впитывающей способностью грунта);
• На нижних этажах и в подвале обитает большое количество комаров вне зависимости от времени года;
• Вода льется на грунтовый пол подвала из открытого раструба канализационного тройника или из ревизии.

Засор канализационной лежневки

Подсказка: если все тройники и ревизии заглушены, засор лежневки или выпуска на колодец приводит к затоплению нижнего этажа. Собственно, именно жильцы квартир на этом этаже часто вскрывают заглушенные отводы в подвале: запах пережить куда легче, чем затопление квартиры бытовыми стоками нескольких этажей.

Устранение

Решение проблемы сводится к прочистке канализации. Инструмент — канализационная проволока для чугунной канализации; менее прочные по сравнению с ней пластиковые трубы (полипропиленовые и ПВХ) лучше чистить более мягким тросом.

Прочистка пластиковой лежневки канализационным тросом

Канализация прочищается через ближайшую к предполагаемому месту засора ревизию или тройник. Проволока или трос подается в трубу при непрерывном вращении рукоятки.

Извлекая трос после ухода воды, лучше продолжать вращать его в том же направлении: вращение не позволит тряпке или другому крупному мусору соскочить с крючка и создать засор на другом участке канализации.

Выпуск на колодец мы настоятельно советуем чистить со стороны подвала, а не из колодца. Причины тому две:

1. В момент прочистки засора в колодец начнут поступать стоки с напором в несколько метров . Успеть увернуться от зловонной струи удается далеко не всегда;
2. Колодцы часто становятся местом скопления метана. Лишенный запаха газ вытесняет пригодный для дыхания воздух. В результате спустившийся в колодец человек через несколько десятков секунд теряет сознание от дефицита кислорода.

Отнеситесь к предупреждению серьезно: в колодцах ежегодно гибнет несколько десятков сантехников.

Скопление метана в колодце часто становится причиной несчастных случаев

Открытые ревизии и тройники

Источником запаха в подвале часто становится открытая крышка ревизии или вынутая из тройника заглушка. При залповом сбросе стоков часть воздуха вытесняется из канализации в подвал; именно он становится источником стойкого и не так чтобы приятного амбре.

Душ в подвале. Как сделать ванную комнату в подвале

Обустройство ванной комнаты в подвале довольно сложная задача, но не отказываться же теперь от мечты? Вы все равно можете добавить в это помещение душ и раковину, не разрушая бетонные плиты и перекрытия. Решение заключается в установке специального канализационного насоса. Какой лучше выбрать мы сейчас и расскажем

Монтаж ванной комнаты в подвале пугает многих, еще бы — это большой и сложный проект. Однако, тысячи домашних мастеров ежегодно успешно справляются с этой задачей, и вы тоже сможете. К счастью, есть надежный вариант, который попадает в категорию «сделай сам»: специальное оборудование SFA

А можно ли организовать водоснабжение и канализацию в подвале?

В подвальном помещении, где канализационная труба находится выше (или на уровне 1-го этажа) и в случаях, где самотек потоков воды затруднен, организовать санузел тоже можно! Однако, рекомендуется использовать специальный канализационных насос. Он и будет обеспечивать отвод сточных вод, даже когда источник расположен ниже уровня канализационной системы или на значительном расстоянии от стояка (до 100 м).

При этом нет необходимости в масштабных модификациях водопроводной системы или существенной перепланировки здания. Вам понадобится доступ к электрической розетке для запуска насоса и подключение к основному водостоку.

У такого оборудования еще и множество плюсов:

• оно идеально подходит для ситуаций, когда сточные воды не могут отводиться самотеком;
• перекачивает бытовые сточные воды в горизонтальном и вертикальном направлениях на расстояние до 100 м и 5 м соответственно;
• компактные размеры;
• надежность и длительный срок службы;
• высокая энергоэффективность;
• широкий ассортимент моделей по доступной стоимости;
• практически бесшумная работа;
• герметичность системы;
• производительность насоса составляет до 100 л/мин;
• рабочая температура сточных вод до 90 градусов;
• не требуется сложных перепланировок помещений;
• простота установки и эксплуатации.

Какие канализационные насосы выбрать для ванной в подвале?

В подвале логичнее устанавливать компактную душевую кабину, подвесную раковину и унитаз-инсталляцию. В любом строительном магазине вам подберут полный комплект под ключ.

Покупка унитаза SFA со встроенным измельчителем позволит сократить операции по монтажу и длинный список расходников, а выбор приставного канализационного насоса даст возможность размещать его за унитазом, используя минимум места.

Обязательно учитывайте дальность перекачки, то есть расстояние от насоса до канализационного стояка. При подъеме стоков вверх на 1 м дальность по горизонтали автоматически уменьшается примерно на 10 м (кстати, максимально возможная — 100 м). При выборе фекального насоса для подвала имейте в виду оба этих параметра.

Для организации ванной в подвале модели SFA оптимальны. Их отличает легкий монтаж, с которым быстро справится квалифицированный сантехник, в комплекте идут все необходимые переходники, патрубки и иные детали.

Итак, наш выбор топ-5 насосов:

Насос для ванной: SANIBOX SFA

1. SANIBOX — бюджетный канализационный насос для подключения унитаза, душевой кабины, умывальника, биде. Надежный и удобный для установки. Откачивает на 80 м по горизонтали, 4 м по вертикали.

Насос для ванной: SANIPRO SFA

2. SANIPRO — обслужит унитаз, умывальник, душ, биде. Откачивает на 100 м по горизонтали, 5 м по вертикали, оптимален для семьи из 2-4 человек.

Насос для ванной: SANIPLUS SFA

3. SANIPLUS — позволяет бесперебойно перекачивать большие объемы стоков и подключить 4 санитарных прибора — унитаз, раковину, душ, биде. Насос откачивает фекальные и грязные стоки до 100 метров по горизонтали и до 5 метров по вертикали.

Варианты встроенного оборудования:

Насос-инсталляция: SANIWALL Pro UP SFA

4. SANIWALL Pro UP — монтажная опора / инсталляция с интегрированным насосом-измельчителем позволит установить унитаз, раковину, биде, душ. Откачивает на 100 м по горизонтали, 5 м по вертикали. Состоит из монтажной опоры (инсталляции) в комплекте с бачком, насосом измельчителем, матовым стеклом и кнопкой слива. Прилагается угольный фильтр, защищающий от неприятных запахов.

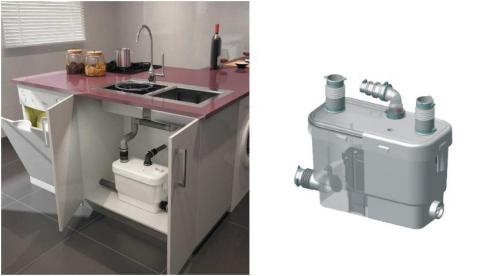

Насос SANIVITE SFA

5. Модели SANIVITE, SANIACCESS PUMP выбирайте, если в подвале не нужен унитаз, а только ванна, умывальник, биде.

Проделайте некоторую домашнюю работу по составлению сметы и рассмотрите возможность привлечения мастера-сантехника для монтажа оборудования и и подключения оборудования.

Канализация в подвальном помещении. Оборудование для совместной откачки стоков из подвала

Если в результате подсчетов принято решение о том, что для принудительной откачки сточных вод достаточно одной ветки, монтируют сололифт. Он представляет собой специальное оборудование, включающее следующие конструктивные элементы:

• насос;
• измельчитель;
• накопительный блок.

Оборудование имеет небольшие габариты, компактно, поэтому эффективно только при небольшом объеме стоков.

Оптимальный вариант для туалета. Конструкция имеет наклонное дно, поэтому исключает формирование осадка.

В процессе работы увеличивается скорость подачи сточных вод, вызывая в системе вихревую тягу, которая удаляет осадок с дна бачка. Чтобы сололифт прослужил долго, нужно учитывать, на какие конкретно виды входных подключений он рассчитан.

Функционирует сололифт по следующей схеме:

1. От сантехнического прибора в в резервуар сололифта поступает отработанная жидкость. Накапливаясь постепенно, она здесь частично отстаивается. Тяжелые включения оседают на дно, легкие задерживает фильтр.
2. Когда емкость наполнится до критического уровня, агрегат включается, в работу вступает насос и начинает откачку нечистот.
3. Измельчитель, расположенный в верхней зоне бачка, крупные элементы дробит. Образовавшаяся масса попадает в насос, смешиваясь с водой. Далее, насос подымает смесь вверх по трубам и она поступает в наружную канализацию.
4. Уровень сточных вод падает — насос перестает функционировать. При большом объеме стоков более целесообразно использовать насосную станцию, специально предназначенную для работы с канализационными жидкостями. По принципу действия это такой же сололифт, но накопительный резервуар здесь больше и насосное оборудование мощнее. Насосная станция решит проблему транспортировки сточных вод из всех имеющихся в подвале точек.

Разводка канализации в подвале. Как все устроено

Согласно СП 30.13330.2012, в жилых и общественных зданиях предписывается использовать для утилизации бытовых стоков закрытую самотечную канализацию.

Свод правил монтажа внутренних водопроводов и канализации

В многоквартирном доме она устроена так:

• Канализационные гребенки собирают стоки от отдельных сантехнических приборов (унитазов, умывальников, моек, посудомоечных и стиральных машин, ванн, душевых кабин) и транспортируют их к стояку, с которым соединяются крестовиной (при подключении гребенок с двух сторон) или тройником. Диаметр гребенки до присоединения унитаза — 50 мм, после унитаза — 110 или (реже) 90 мм;

Справка: канализационной гребенкой называется внутриквартирная разводка канализации. Своей формой с многочисленными отводами для подключения сантехприборов она действительно несколько напоминает редкий гребень.

Гребенка с отводами для подключения сантехники

• Стояки объединяют стоки расположенных друг над другом квартир и транспортируют их в подвал, к горизонтальным веткам канализации — лежневкам. Стояки оборудованы ревизиями — люками для прочистки засоров, расположенными на верхнем и нижнем этажах, в подвале, а в пятиэтажках и более высоких зданиях — с интервалом в три этажа.

Ревизии на стояках в подвале

Диаметр стояков — 100 или 110 мм (для чугунных и пластиковых труб соответственно);

Однако: в сталинках автору встречались стояки диаметром 150 мм.

• Лежневки собирают стоки нескольких стояков и отводят их к выпуску на канализационный колодец. Диаметр лежневок — 100 (110) — 150 (160) мм;
• Выпуск выводит сточные воды за пределы здания. Далее они проходят систему колодцев дворовой канализации и попадают в коллектор, доставляющий их к городским очистным сооружениям.

Тройник для прочистки перед выпуском на колодец

В одноэтажном частном доме эта схема часто имеет упрощенный вид: гребенка выносится в подвал (выше уровня пола выводятся только отводы для подключения унитазов, раковин и т.д.) и присоединяется к выпуску на колодец, выгребную яму или септик.

Канализация в подвале: конструкция, цена, монтаж

Автор: Благодатов Константин
Инженер-строитель, стаж — 27 лет

Устройство канализации в подвале и выбор элементов системы. Популярные модели насосных станций и их характеристики. Монтаж системы отвода стоков из подвала.

Канализация в подвале — эта часть внутридомовой системы отвода стоков, которая располагается в подземной части дома ниже наружной магистрали перемещения воды к месту утилизации. Система не может функционировать самостоятельно и требует использования насосных станций для выкачивания жидкости до уровня водоотводящей линии. Об устройстве канализации в подвале и выборе компонентов пойдет речь далее.

Особенности устройства канализации в подвале

На фото канализация в подвале

При разработке проекта частного дома очень важно продумать, как рационально использовать всю площадь дома, включая подвал. В подземной части здания спальню или гостиную обустроить нельзя, но туда можно поместить кухню, тренажеры для занятия спортом, сауну и т.д. Часто в этих комнатах устанавливаются сантехнические устройства или механизмы, потребляющие воду: раковины, унитазы, мойки и т.д. Особенностью канализации в подвале дома является расположение труб — они всегда находятся ниже уровня наружной системы водоотвода. Поэтому перед обустройством подземных помещений разработайте план подвала с водоснабжением и канализацией и размещением изделий для вывода стоков наружу. Основные элементы конструкции системы указаны ниже.

Насосы для канализации предназначены для поднятия жидкости из подвала. Они выбираются в зависимости от типа стоков, которые условно делятся на умерено-загрязненные и сильно загрязненные. К последнему виду относятся жидкости с твердыми примесями, например, поступающие из туалета. С ними хорошо справляются насосы, оборудованные измельчителями. Специальные ножи перемалывают твердые фрагменты до состояния, при котором они легко перемещаются вместе с потоком. К другому виду стоков относится просто грязная вода из умывальника, ванной, из кухни и т.д. Она легко перекачивается обычным центробежным или дренажным насосом. При незначительном объеме удаляемой жидкости (до 1 м 3 в час) используют изделия малой мощности, подключаемые к каждой канализационной точке. Большое количество воды от бассейнов, стиральных машин и т.д. выводится насосными станциями высокой производительности, способными выкачать до 10 м 3 в час. С помощью этих устройств можно удалять также стоки из одной трубы, в которую они поступают со всего дома. Типичными образцами насосных станций для канализации подвала являются изделия типа Сололифт. В комплект приспособления входят: накопительная емкость, фильтр, обратный клапан и другие элементы. При выкачивании большого количества жидкости, например, из бассейна, лучшим вариантом является обыкновенный насос.

Обратный клапан предназначен для предотвращения перетекания жидкости из наружной линии обратно в подвал. Существуют противоположные мнения о необходимости установки подобных приспособлений. С одной стороны, обратное движение стоков встречается крайне редко, поэтому монтаж этой детали не оправдывает затраты на его установку. С другой стороны, соблюдение санитарных норм безопасности гораздо важнее дополнительных вложений. Поэтому решение об использовании обратных клапанов должен принимать хозяин.

В канализации подвала используют два типа подобных устройств:

• Клапаны насосных станций. Современные изделия продаются со встроенными механизмами противодействия обратному току жидкости.
• Индивидуальные клапаны. Устанавливаются в магистраль за насосом. Некоторые модели представляют собой специальные модули, которые при необходимости отводят стоки в специальную емкость за пределами дома. Последний вариант имеет существенный недостаток — наличие дополнительных механизмов часто становится причиной засорения системы.

Магистраль за насосом собирают из труб диаметром 22-50 мм, способных выдержать достаточно большое давление — 0,5-1,5 атм. Обычные изделия в этом месте монтировать не рекомендуется. Для принудительного отвода допускается использовать трубы компаний Geberit, Uponor и некоторых других производителей, отличающухся большой прочностью.

Выбор насосных станций для канализации подвала

На фото сололифт для канализации

Для организации бесперебойной работы канализации в подвале необходимо построить систему принудительного отвода нечистот к месту утилизации. Основными элементами в таких конструкциях являются компактные автоматические насосные установки, которые часто называют сололифтами.

Изделие состоит из таких узлов:

• Накопительный бак. Предназначен для сбора стоков. Корпус изготавливается из высокопрочного пластика, выдерживающего температуру до +45 градусов, но отдельные модели способны перекачивать нечистоты с температурой +90 градусов в течение короткого времени. Новейшие модели не имеют ограничения по температуре стоков. Емкость герметична, что полностью исключает попадание содержимого наружу. Для подсоединения подводящих труб в стенках выполнено отверстие (одно или несколько). Бачки для сололифтов имеют небольшие размеры и не портят интерьер комнаты. Емкость разборная — крышка легко снимается для обслуживания механизмов.
• Насос. В устройствах применяется центробежный насос погружного типа, работающий от сети с напряжением 220 В. Он оснащен датчиками автоматического включения и выключения, срабатывающими при достижении жидкости определенного уровня. Насос может поднять стоки на 7-9 м по вертикальной трубе канализации подвала и переместить ее на расстояние 100 м в горизонтальной плоскости. Изделие закрыто со всех сторон, поэтому его работа почти неслышна.
• Измельчитель. Представляет собой крыльчатку с острыми кромками. При вращении она перемалывает твердые частицы до однородной массы, что позволяет удалять их с водой без опасности засорения трубы. Измельчителем оснащают модели, подключаемые к кухонным раковинам или унитазу.
• Клапан обратный. Элемент исключает возвращение стоков из канализационной трубы обратно в накопительную емкость.
• Вентиляционный клапан с угольным фильтром для канализации в подвале. Предотвращает проникновения наружу неприятных запахов во время работы устройства.
• Приемный фильтр. Он задерживает твердые элементы и собирает в одном месте, откуда их легко удалить вручную.
• Аварийная сигнализация. После наполнения резервуара включается звуковой сигнал, и насос начинает откачивать содержимое бака.

Функционируют сололифты для канализации в подвале следующим образом:

• Стоки поступают от сантехнического прибора в резервуар, в котором они накапливаются, и частично отстаиваются. Тяжелые элементы (песок, мусор) скапливаются на дне, а легкие (туалетная бумага, окурки, фекалии) задерживаются входным фильтром (крупноячеистой сеткой).
• После наполнения емкости до определенного уровня срабатывает включатель агрегата, и насос начинает откачивать нечистоты.
• Измельчитель, который находится в верхней части бачка, перемалывает весь крупный мусор, не прошедший через сетку. Образовавшаяся каша смешивается с водой и попадает в насос, который выталкивает всю смесь по вертикальным трубам к наружной канализации.
• После падения уровня жидкости изделие прекращает работу.

Насосы для канализации в подвале выпускаются в различных исполнениях, отличающихся комплектацией. Простые устройства рассчитаны на перекачивание грязной воды из умывальников, душа, рукомойника и не предназначены для перемещения крупных бытовых отходов, жира, мусора и т.д. Они устанавливаются возле каждого сантехнического прибора. Более сложные модели называют насосными станциями. Они поставляются с измельчителями и могут подсоединяться к кухонным раковинам или унитазу. Есть также мощные изделия для перекачивания большого количество жидкости.

Использование насосных станций для канализации в подвале разных производителей:

Наиболее популярными насосными станциями для системы канализации в подвале являются изделия датской компании Grundfos, которая является бесспорным лидером производства агрегатов для водоотводящих систем.

Модельный ряд сололифтов Grundfos выглядит следующим образом:

• Sololift WC-1, WC-2, WC-3. Устройство оснащено измельчителем и предназначено для подключения к унитазу. Имеется защита от перегревания. Модели отличаются количеством подключаемых труб — от 1 до 3. Объем накопителя — 9 л, вес — 7,3 кг.
• Sololift2 WC-1, WC-2, WC-3. Это модернизированные модели предыдущих устройств. Отличаются увеличенной мощностью насосов, усовершенствованными режущими инструментами, компактным корпусом.
• Sololift CWC-3. Модель по своим характеристикам не отличается от WC-3, кроме расположения входного патрубка. Он находится с торца, что очень удобно для подсоединения к настенному унитазу.
• Sololift D-2. Используется для перемещения жидкости без твердых включений, поэтому его не подключают к унитазу. Устройство для кухни оснащено двумя входными отверстиями для подвода стоков от двух точек. Объем бака — 2 л, вес — 3 кг.
• Sololift WC-3. В изделии предусмотрена возможность подсоединения одновременно 3 входных труб. Модель горизонтальная, невысокая, ее легко подключить к ванной, душевой, раковине или другой сантехнике. Объем емкости — 9 л, вес — 7,3 кг. Устройство оснащено установкой вихревого типа для устранения засоров.
• Sololift D-3. Оснащен нагнетателем производительностью 60 л/мин., обеспечивающим подачу жидкости на высоту 5.5 м. Имеет 3 входных отверстия. Встроенный измельчитель перемалывает плотные фекалии и твердый мусор.
• Sololift2 D-3. От предыдущей модели отличается способностью перекачивать горячую воду. Насосное оборудование заключено в модернизированный корпус, форма которого облегчает его обслуживание.
• Sololift С-3. Используется для перекачивания большого количества воды. В установке нет измельчителя, поэтому подсоединять ее к унитазу нельзя. Попадание крупных твердых элементов приведет к поломке сололифта. С-3 относится к сложным современным моделям, которые, в отличие от других изделий, можно подсоединять к бытовой технике — стиральной, посудомоечной машине и т.д. Температура стоков может достигать +90 градусов. К устройству допускается одновременно подсоединить 3 подводящие трубы.
• Sololift2 С-3. Это модифицированная модель изделия С-3, которая имеет ряд усовершенствований: она может работать с горячей водой неограниченное время; оснащена поплавковым выключателем, который срабатывает в двух уровнях; электродвигатель, насос и система управления собраны в один узел, что облегчает их обслуживание.

Основные характеристики сололифтов компании Grundfos для канализации в подвале дома:

Рекомендации по выбору сололифтов компании Grundfos для различных точек потребления воды:

• Читайте подробнее о проектировании канализации

Монтаж канализации в подвале с принудительным отводом стоков

Технология монтажа системы водоотвода, включая подключение насосной стации, достаточно проста. Все операции можно выполнить своими руками, что существенно снижает цену канализации в подвале. Сборка магистрали аналогична процедуре по обустройству внутренней и наружной системы. Работа выполняется в два этапа: сначала определяется производительность и количество изделий, а затем сборка системы.

Подготовка к монтажу системы водоотвода включает в себя следующие операции:

• Определение мощности сололифта. Чтобы сделать канализацию в подвале, как того требуют СНиПы, подсчитайте объем перекачиваемой жидкости. По полученным результатам выберите устройство необходимой производительности и мощности — эти характеристики указаны в паспорте изделия. Если количество нечистот превышает 1 м3, разделите стоки на умеренно грязные и сильно грязные и используйте модели с измельчителями и без них.
• Разработка схемы размещения насосных станций. Перед тем как сделать канализацию в подвале частного дома, изучите варианты применения сололифтов. При разработке проекта канализации учтите, что использование нескольких изделий малой мощности выгоднее, чем одного аппарата большой производительности. Способы подключения устройств зависят от количества точек водопользования и объема стоков.

Варианты схем канализации в подвале:

• Только 1 унитаз — сололифт небольшой мощности с измельчителем.
• 1 унитаз + другие сантехнические точки, через которые проходит 0,7-1 м3 стоков — насос малой мощности с измельчителем или небольшая насосная станция.
• 1 унитаз + другие объекты водопотребления, через которые проходит много жидкости — мощный нагнетатель для удаления грязной воды из большой емкости + насос с измельчителем малой производительности для всех остальных точек.

При разработке схемы размещения элементов канализации в подвале с сололифтами обеспечьте следующие требования:

• В системе с центробежным насосом не используйте трубы большого диаметра, достаточно 40-50 мм.
• Подсоединяйте выходной патрубок изделия сразу к вертикальной трубе.
• При монтаже магистрали канализации подвала соблюдайте углы наклона трубопроводов: после вертикальной ветки укладывайте безнапорную трубу с наклоном в сторону накопителю — 20 мм на 1 погонный метр, для напорного участка — 6 мм на 1 погонный метр.
• Для насосной станции выбирайте место, обеспечивающее ее обслуживание во время эксплуатации.
• Устройства, подсоединяемые к унитазу, располагайте на минимальном расстоянии от сантехнического прибора.
• Зазор между изделием и ближайшим предметом оставляйте не менее 10 мм.
• Трубопровод от сололифта к основной канализационной магистрали собирайте без изгибов, чтобы уменьшить сопротивление при выкачивании воды.
• Существует связь между перемещением стоков вверх и в сторону — чем выше вертикальная труба, тем меньше принудительное перемещение стоков в перпендикулярном направлении. Например, при высоте подъема на 1 м сололифт способен перекачать жидкость на 50 м горизонтально. После подъема на 4 м давление будет чувствоваться на горизонтальном участке всего 10 м. При повышении мощности устройства эти величины изменятся, но пропорции перемещения содержимого труб останутся.

Работы по монтажу канализации в подвале выполняются в такой последовательности:

• Установите сололифт возле сантехнического прибора или механизма. Снизу подложите резину или другой материал, поглощающий вибрацию.
• Проконтролируйте наличие фильтра для улавливания мелких предметов — волос, мусора и т.д. Крупные предметы даже измельчитель не сможет переработать. Если попадет внутрь полотенце, его придется вынимать только механическим способом.
• Проконтролируйте, чтобы входное отверстие в корпусе сололифта соответствовало диаметру подводящей трубы.
• Во входное устройство насосной станции установите трубу от сантехнической точки или водопотребляющей машины диаметром 110 мм.
• Выполните прокладку канализации в подвале и подсоедините ее к выходному патрубку сололифта. Стыки труб надежно заделайте герметиком или прокладками.
• Зафиксируйте агрегат к полу, используя только детали из комплекта поставки. Саморезы и другой крепеж, не входящий в поставку, использовать нельзя.
• Подключите сололифт к электрической сети согласно требованиям электробезопасности. Для этого используйте трехжильный кабель, который следует подсоединить к устройству защитного отключения.

После начала эксплуатации канализации в подвале постоянно контролируйте состояние трубопроводов и механизмов. Процедура заключается в периодической очистке всех элементов магистрали от жировых, известковых и донных осадков. Вначале отключите устройство от электросети и промойте всю магистраль специальными веществами. Для очистки насосной станции снимите крышку, удалите наслоения и промойте систему большим количеством воды.

Возможные неисправности сололифта и способы их устранения приведены в таблице:

Как сделать канализацию в подвале без насосных станций?

Хозяевам особняков, построенных на участках со сложным или холмистым рельефом, не помешает информация, как провести канализацию в подвале дома без дорогостоящих сололифтов. В отличие от предыдущего варианта стоки сначала перемещаются самотеком горизонтально в накопитель за пределами дома, а затем удаляются дренажным насосом.

Инструкция по устройству канализации в подвале без насосных станций:

• Рядом с домом выкопайте яму объемом 0,5-1 м 3 . Глубина колодца должна быть такой, чтобы верхняя часть находилась ниже труб канализации в подвале.
• Яма должна быть абсолютно герметичной, поэтому идеальным вариантом считаются металлические или пластиковые емкости.
• Выкопайте траншею от дома к накопителю. На дно насыпьте слой песка и щебня и сделайте поверхность с наклоном 3 градуса в сторону емкости. Соедините емкость с канализацией в подвале трубами и убедитесь, что вода самотеком поступает в накопитель.
• Установите в колодец дренажный насос с измельчителем и поплавковым выключателем, который будет откачивать стоки из ямы в наружную магистраль.
• По мере пользования сантехническими приборами вода скапливается в емкости. При достижении определенного уровня нечистот поплавковый выключатель включит насос. После освобождения емкости от стоков изделие автоматически выключится.

Цена монтажа канализации в подвале

Стоимость устройства канализации в подвале состоит из двух статей — затраты на приобретение компонентов системы и на выполнение монтажа.

Наиболее дорогие элементы системы — насосные станции. Стоимость изделия зависит от модификации, эксплуатационных характеристик, функциональных возможностей, а также от ценовой политика магазина. Чтобы сэкономить, можно приобрести сололифты для канализации в подвале устаревших моделей, которые справятся с задачей не хуже новейших образцов. В этом случае на размер, форму и внешний вид изделия никто не обращает внимание.

Цена канализации в подвале зависит также от материала трубопровода. Магистраль сразу за насосом должна быть очень прочной и выдерживать повышенное давление воды. Она собирается из особых заготовок, стоимость которых выше обычных из пластика или металла.

Затраты на обустройство канализации в подвале снизятся, если не использовать нагнетатели для поднимания стоков. В этом случае грязная вода перемещается самотеком из помещения и удаляется обычном насосом. Работа по закапыванию труб на значительную глубину физически тяжелая и долгая, но стоит меньше, чем сололифты.

В таблицах ниже приведены цены на некоторые модели сололифтов для канализации в подвале и стоимость монтажа системы.

Цена насосного оборудования Grundfos для канализации в подвале в России:

Цена насосного оборудования Grundfos для канализации в подвале в Украине:

Средняя цена монтажа канализации в подвале в России:

Средняя цена монтажа канализации в подвале в Украине:

Как сделать канализацию в подвале — смотрите на видео:

Обустройство канализации в частном доме в подвале — дело очень дорогое, и, несмотря на все положительные моменты, принудительное удаление стоков из подвала рекомендуется использовать только в крайних случаях. Самотечное удаление грязной жидкости гораздо надежнее, долговечнее принудительного и не зависит от функционирования различных механизмов.

• Статья по теме: Засор канализационного стояка

Канализация и цокольный этаж

Чтобы проветривание было качественным, необходимо регулярно контролировать работу системы. Самый простой способ — с помощью зажженной спички. Если кислорода мало, а в воздухе содержится избыток углекислого газа, она быстро потухнет. Это сигнал — пора приступать к чистке воздуховодов.

В просветах труб могут скопиться пыль, мусор, паутина, лед или иней. Иногда в вентканалах обнаруживаются посторонние предметы, а нередко грызуны или другие мелкие животные.

Для чистки нужно снять с трубы задвижки и электроприборы. Снизу подставить емкость для сбора мусора и тонкой прочной проволокой с ершиком на конце продвигаться вдоль всего пути прохождения воздуха.

Зимой в воздуховодах собирается конденсат. Замерзая, он превращается в лед. Удалить твердую массу, не повредив трубу, достаточно сложно. Для этого используется прогрев горячей водой или теплым воздухом. Если тяга восстановилась, чистка прошла успешно.

Вопрос вентиляции

Вентиляция подвальных помещений осуществляется, как правило, при помощи вентканалов. Вентиляционные каналы выполняются из кирпичной кладки с определенным сечением или из других подходящих материалов (гофры, пластиковые трубы и т. п.).

Вытяжную трубу устанавливают под потолком подвала. Ее верхняя часть должна выходить на крышу дома и располагаться максимально высоко. Чтобы улучшить тягу вытяжной трубы подвала, необходимо ее проложить в непосредственной близости с дымовыми каналами (например, каналом отопительного котла). Верхнюю часть приточной трубы можно разместить на чердаке, а нижнюю – под полом подвального помещения. В летние месяцы зачастую естественной тяги не хватает, поэтому многие домовладельцы в вытяжную трубу устанавливают вентилятор.

Отопление и отделка подвала

В теории отопительная система в этих помещениях может быть совершенно любой. Но в целях безопасности там не устанавливают газовый котлы, поскольку при плохом качестве воздухообмена, в случае утечки газа, весь дом подвергается огромной опасности.

Виды обогревательных приборов для подполий

В данный момент рынок отопительных систем может предложить огромный выбор электрических отопительных систем, но даже те, у которых расход электроэнергии необычайно низок, основательно высушивают воздух в помещении.

Для комфортного использования подвала рекомендуется установить сплит систему, работающую зимой на охлаждение воздуха (из-за повышенной работы систем на отопление), а летом — проветривать и отапливать помещение.

Одним из вариантов отопления является UFO, который нагревает не воздушные массы, а все предметы, расположенные рядом. Все системы, и UFO, и сплит, будут очень сушить воздух, но это как раз-таки и нужно, потому как там достаточно высокий уровень влажности.

Во избежание этого можно ставить ионизаторы и увлажнители, специальное оборудование, которое не будет излишне затратным в приобретении. После такого обустройства подвал готов к эксплуатации под любые цели.

Выбор системы отопления рассчитывается в зависимости от целей назначения. Если это именно техническое помещение – то отапливать такое помещение дополнительно не требуется.

При большой площади подвала можно сделать врезку в центральную трубу отопления и равномерно распределить трубы по периметру. Но, как и в случае с прочими отопительными системами, этот способ будет хорошо работать только зимой.

Принципы правильной установки

• Так, стоит следить, чтобы сечение патрубков насоса и труб были одинаковыми. Иначе монтаж оборудования будет негерметичным.
• Все изгибы и повороты канализационного коллектора не должны иметь резких углов.
• Если предполагается подъем стоков по вертикали, то нужно вертикальный трубопровод монтировать своими руками от насоса на расстоянии не более 30 см.
• Запрещено монтировать сололифт в низинах и углублениях. Доступ не нему должен быть свободным.
• Если производится монтаж нескольких устройств в доме одновременно, то для каждого из них должен быть отдельный врез в центральный слив стояка.
• Если насос монтируется таким образом, что горизонтальная труба находится ниже его уровня и имеет большую протяженность, то в самой высокой точке трубы нужно установить клапан 0,7 бар, который позволит воздуху вентилировать систему после выключения агрегата.
• Все соединения труб своими руками нужно производить только методом пайки или качественного соединения при помощи герметика.
• Запрещено использовать для канализации гибкую гофрированную трубу. Только ПВХ или полипропилен.

Как видно, смонтировать принудительный насос своими руками вовсе не сложно. А результат проведенных работ обеспечит эффективность работы канализационной системы.

Как быть, если выход канализации располагается выше, чем выход сантехники? Как тогда организовать отвод стоков? В частных домах делали приямок, в который собирались стоки, оттуда качали погружным насосом в канализацию или септик. Сегодня есть другое решение — канализационный насос. Во многих случаях его установка обходится дешевле, а уж проще — так это точно.

Естественная вентиляция подвала в частном доме

Наименее затратный способ — это устройство естественного проветривания через продухи. На стадии возведения фундамента предусмотрите парные отверстия, расположенные на противоположных стенах. Согласно п.9 СНиП 31.01*2003, суммарная площадь отдушин составляет не менее одной четырехсотой к площади всего подвала.

Схема естественной вентиляции

Рассчитайте количество и размер каждого отверстия. Форма продух не регламентируется.

• Для исключения «мертвых зон», отступите 0,9 метра от внутренних углов, и распределите продухи равномерно по всей длине стены.
• Сделайте аналогичную разметку для противоположной стены. Если размер отверстия превышает 0,3х0,3 метра, армируйте по периметру. Чтобы исключить затекание паводковых вод, учтите, минимальная высота нижней части продухи по внешней стене должна быть не менее 0,3 метра от уровня грунта.
• Закройте отверстия сеткой от грызунов.

При заливке ленточного фундамента вставьте через равные промежутки обрезки канализационных ПВХ труб, герметично закрыв отверстия. После застывания бетона и снятия опалубки вы получите аккуратные продухи.

Обратите внимание! Если планировка подземного этажа предусматривает нескольких изолированных помещений, обеспечить воздухообмен нужно для каждого.

Если необходимо пробить продухи в готовом фундаменте, рассчитывайте их совокупный размер по аналогичной схеме. Для работы понадобится перфоратор или коронка по бетону для бурения круглых отверстий. Помните, что нарушение целостности фундамента может ослабить его несущую способность, проконсультируйтесь со специалистом, или выберите другой метод проветривания подпольного пространства.

Приточно-вытяжная система

• низкая себестоимость;
• простота сборки;
• наличие фасонных деталей;
• малый вес конструкции.

Выполнить монтаж сможет даже человек, не имеющий строительной квалификации. Для работы не требуется дорогостоящий инструмент.

Этапы работ

Приточная и вытяжная труба должны располагаться на противоположных стенах.

• На расстоянии 0,5 метра от нижней точки закрепите трубу и выведите ее на поверхность на высоте 1 метр, тем самым вы обеспечите приток свежего воздуха.
• Установите вытяжную трубу таким образом, чтобы ее нижняя часть находилась на расстоянии 1,5 метра над полом, а верхняя возвышалась над коньком крыши на высоте 0,5 метра.
• Обеспечьте герметичность стыков.
• Утеплите воздуховод.
• Установите на верхнюю часть системы зонт, препятствующий попаданию осадков.

В правильно установленной системе перепад температур и разность давления создадут тягу.

По окончании работ проверьте тягу, поднеся зажженную свечу к вытяжке. Если пламя свечи отклоняется в сторону ее отверстия, значит система работает корректно. Если огонек отклоняется в другую сторону, это свидетельствует о наличии обратной тяги. Исправить проблему можно наращиванием высоты вытяжной трубы или установкой оголовка-дефлектора.

Принудительная вентиляция подвала в частном доме

При низкой эффективности естественного воздухообмена, смонтируйте в вытяжной трубе канальный вентилятор. Установка второго прибора в приточную трубу повысит производительность системы. Принцип работы заключается в нагнетании уличного воздуха в подпол и более интенсивном отведении отработанных воздушных масс наружу.

Мощность приборов рассчитывается консультантом специализированного магазина на основании размера помещения.

Современные канальные вентиляторы оснащены кожухом и комплектуются крепежом, поэтому их установка не вызовет затруднения. Некоторые модели оснащены таймером, что позволяет автоматизировать периодичность включения системы.

Согласно санитарным нормам, отапливаемые жилые помещения цокольного этажа нуждаются в кондиционировании и фильтрации. Установка рекуператора позволит подогреть поступающий воздух за счет тепла отводимого. В связи со сложностью расчетов и большим объемом работ, доверьте специалистам проектирование и монтаж таких систем.

Оптимальный микроклимат в погребе

Для сохранности продуктов требуется создать в подвале благоприятный микроклимат. Большое значение имеет уровень влажности помещения.

Оборудование погреба вентиляционной системой – это, несомненно, важное, но далеко не единственное условие поддержания оптимальной влажности и необходимого температурного режима. Необходимо сделать хорошую гидроизоляцию подвала и периодически проводить ряд мероприятий по его осушению

Существует несколько способов, позволяющих избавиться от излишней сырости

Необходимо сделать хорошую гидроизоляцию подвала и периодически проводить ряд мероприятий по его осушению. Существует несколько способов, позволяющих избавиться от излишней сырости.

При повышенной влажности нужно чаще проветривать подвальное помещение. Особенно это актуально в летнее время, и если в погребе установлена естественная вентиляция.

Чтобы избавиться от сырости и понизить уровень влажности в подвале, нужно его обязательно проветривать, открытием входного люка

Для просушки подвала можно применять простые, но достаточно эффективные способы. Например, хорошо поглощают влагу обычная поваренная соль крупного помола и негашеная известь. Их можно занести в подвал и оставить там на некоторое время.

Еще один старый метод, которым пользовались еще наши бабушки: поставить зажженную свечу возле вытяжной трубы. Пламя создает в воздуховоде сильную тягу, за счет чего ускоряется циркуляция воздушного потока.

Этот способ работает только в небольшом погребе, и даже при этом условии на просушку помещения уйдет несколько дней.

Чтобы предотвратить падение свечи, ее нужно установить на ровную металлическую поверхность

Просушить погреб можно при помощи электронагревателя, тепловой пушки или вентилятора, которые устанавливаются посредине помещения. Но все эти способы достаточно дорогостоящие, т.к. потребуют больших затрат электроэнергии.

Иногда наоборот требуется увеличить влажность в погребе. В этих случаях можно распылить воду при помощи пульверизатора. Хороший метод – занести в подвал ящик с влажным песком или посыпать пол опилками, их необходимо периодически вспрыскивать водой.

Видео — Гидроизоляция подвала

Прокладываем трубу под основанием

Электричество можно проводить в коттедж из любых мест. Но вот канализация – это другое. Здесь так не получится и придется прибегнуть к серьезным строительным задачам.

Для подвода стоков применяют стальные или ПВХ материалы. Для ее прокладки следует выкопать ров глубиной 2 м или менее. Затем этот ров должен подводиться под опоры дома. Параметры рва зависит от глубины замерзания почвы.

Непосредственно трубопровод нужно произвести под основанием. Для этих целей следует пробить отверстие в фундаменте. Чтобы все получилось максимально красиво и аккуратно, можно использовать преимущества алмазного инструмента. Трубу следует проложить через специальный футляр.

Предупреждение возвратного движения отводимых стоков

При приобретении насосных станций для канализации интересуйтесь их дополнительными функциями

Особенность подвальной системы в ее расположении относительно основной магистрали и коммуникаций верхних этажей частного дома, поэтому всегда сохраняется риск заполнения труб, расположенных ниже, канализационным содержимым. Предупреждается такое нежелательное явление двумя способами.

1. Установка насосного оборудования. оснащенного механизмом противодействия возврату стоков. Многие современные модели наделены такими возможностями, хотя и не все. При приобретении насосных станций для канализации интересуйтесь их дополнительными функциями, что обезопасят подвал частного дома от неприятных ситуаций.
2. Устройство промежуточных накопителей (устанавливаются рядом с домом на участке) и установка в отводящей трубе клапанных блоков, препятствующих обратному движению стоков в подвал. Недостаток клапанных механизмов в возникновении более частых засоров, поэтому после установки блоков нужно быть готовым к их прочистке.

Специалисты часто дискутируют по поводу целесообразности защиты от ретроградного движения стоков в подвал. Одни считают, что устройство нескольких степеней предупреждения обратного тока чрезмерны, так как такое случается крайне редко, и нет смысла в лишних затратах. Другие же санитарную безопасность ставят выше материальных расходов. Истина, как всегда, где-то посредине.

Благодаря современному насосному оборудованию есть возможность вывести канализацию из подвала, подключив к ней неограниченное количество сантехнических приборов и других потребителей воды. Причем для этого не обязательно устраивать десятиметровый канализационный колодец и прокладывать трубы на большой глубине.

Схемы вентиляции погребов

Для вентилирования подземных помещений можно использовать 1 из 3 схем:

• классическая система с одной вытяжной трубой;
• схема с двумя трубами – притоком и вытяжкой;
• принудительный воздухообмен.

Однотрубная система вентилирования – свежий воздух попадает в хранилище через дверь

Выбор варианта зависит от конструкции подвала, его местонахождения и прочих условий. Показанная на картинке система с 1 воздуховодом применима для погребов с отдельным выходом на улицу. Как работает схема в холодный период года:

1. Температура под землей всегда плюсовая (если подвал правильно построен). Более теплый и влажный воздух поднимается в верхнюю зону и уходит наружу по вертикальному каналу вытяжки.
2. Холодные воздушные массы занимают его место – просачиваются через приточные отверстия в двери (люке), потом опускаются к полу погреба.
3. По мере прогрева + увлажнения воздух начинает терять вес, поднимается и снова выбрасывается через трубу.

Схема вентилирования подвала летней кухни с наружным расположением труб

Система вентиляции с двумя трубами применяется в погребах без отдельного входа – под частными домами, гаражами и прочими хозяйственными постройками. Естественная циркуляция воздушных масс организована аналогично, только притоком служит второй вертикальный канал, опускающийся к самому полу. Холодный наружный воздух опускается по приточному воздуховоду, замещая уходящие на улицу газы.

Трубы располагаются в противоположных углах хранилища и выводятся двумя способами:

• в земле снаружи здания;
• прямо сквозь крышу, как показано на схеме вентиляции гаража с погребом и смотровой ямой.

В первом случае оголовок приточной трубы находится на уровне цоколя, вытяжную шахту лучше поднять на высоту 2 м (считая от заборного отверстия в подвале). Если здание окружено другими постройками и вывести второй канал негде, воздуховод прокладывается вторым способом – на кровлю. Конец трубы вытяжки поднимается над коньком.

Схема расположения вентиляционных каналов и движения воздушных потоков в гараже. Переточную трубу между ямой и погребом ставить нельзя

Активный воздухообмен с принудительным побуждением организовывается по однотрубной или двухтрубной схеме, вентилятор ставится на вытяжной канал. Работу вентиляции можно автоматизировать, подключив нагнетатель к электросети через термостат. Прибор с датчиком выключит вентилятор, когда температура упадет ниже заданного порога. Подробности смотрим на видео:

Как сделать канализацию в подвале без насосных станций?

Хозяевам особняков, построенных на участках со сложным или холмистым рельефом, не помешает информация, как провести канализацию в подвале дома без дорогостоящих сололифтов. В отличие от предыдущего варианта стоки сначала перемещаются самотеком горизонтально в накопитель за пределами дома, а затем удаляются дренажным насосом.

Инструкция по устройству канализации в подвале без насосных станций:

• Рядом с домом выкопайте яму объемом 0,5-1 м3. Глубина колодца должна быть такой, чтобы верхняя часть находилась ниже труб канализации в подвале.
• Яма должна быть абсолютно герметичной, поэтому идеальным вариантом считаются металлические или пластиковые емкости.
• Выкопайте траншею от дома к накопителю. На дно насыпьте слой песка и щебня и сделайте поверхность с наклоном 3 градуса в сторону емкости. Соедините емкость с канализацией в подвале трубами и убедитесь, что вода самотеком поступает в накопитель.
• Установите в колодец дренажный насос с измельчителем и поплавковым выключателем, который будет откачивать стоки из ямы в наружную магистраль.
• По мере пользования сантехническими приборами вода скапливается в емкости. При достижении определенного уровня нечистот поплавковый выключатель включит насос. После освобождения емкости от стоков изделие автоматически выключится.

Ввод водопровода: рекомендации профессионала

Очень хорошо, когда ввод водопровода в дом без подвала предусматривается ещё при заливке или сборке фундамента. То есть, для его прокладки предусматривается специальный проём. Гораздо сложнее вы полнить такой монтаж уже в готовом здании, когда приходится не только рыть землю, но и проходить отверстие в бетонной или каменной толще.

Тем не менее, возможны оба варианта. Мы рассмотрим основные показатели, которыми следует руководствоваться при прокладке, способы монтажа, а также продемонстрируем вам видео в этой статье.

Примерно так должен выглядеть узел ввода в здание водопровода

Обслуживание и текущий ремонт

Водопроводная система, обустроенная в частном доме, требует постоянного внимания. Запасным емкостям нужна периодическая промывка и очистка, резьбовым соединениям – подтягивание, наружным участкам трубопровода – покраска, а проложенные в траншее участки магистрали должны обеспечиваться надежной изоляцией. При возникновении неполадок к их устранению стоит приступать незамедлительно, чтобы не усугублять положения. При небольшом прорыве на поврежденный участок накладывается значительно превосходящий его по размерам бандаж с резиновой прокладкой, закрепляемый с помощью хомута (стяжки).

Протечка также может быть ликвидирована с помощью бандажа. Резиновую прокладку заменяют стеклотканью, обматываемой вокруг поврежденного участка трубы не менее шести раз. Использование эпоксидной смолы позволит надежно подклеить бандаж.

При возникновении в новом трубопроводе свища ремонт может быть проведен ввинчиванием болта в просверленное под него отверстие. Этим способом нельзя пользоваться, устраняя свищ в старой трубе, так как резьба его только увеличит.

Наличие водопровода– признак соответствия уровня жизни обитателей здания минимальным требованиям в отношении комфорта и поддержания гигиены. Обустроить водопровод и канализацию в частном домовладении – задача хлопотная, но вполне посильная, если задаться такой целью.

Устройство канализации в частном доме: шаги поведения работ

Современное загородное строительство сегодня по своим требованиям ничем не отличается от строительства городского. Те же нормы, те же технологии, те же строгие правила возведения домов и коттеджей. Не стало исключением и высокие требования к такому показателю, как комфортность проживания, которое включает в себя большое количество систем жизнеобеспечения. И здесь не только электричество, здесь и подача холодной и горячей воды, канализация, кондиционирование, и даже газ, который сегодня некоторые компании готовы поставлять в специальных емкостях-газгольдерах. Но речь в этой статье пойдет только о канализации, а точнее сказать, об устройстве канализации в частном доме .

Схема внешней канализации частного дома

И, как показывает практика оснащения загородных домов, процесс этот не сложен, хотя требует определенного подхода, где присутствует обязательная схематичность системы, а так же правильная комплектация и точный расчет мощности. Последний показатель зависит от многих критериев. Это и численность проживающих, и количество используемой воды, и количество точек потребления воды. К примеру, основной дом, баня, летняя беседка с барбекю, бассейн и так далее. Чем больше точек, тем мощнее должна быть канализация.

Материалы для окон цоколя

Окна в цокольном этаже делаются низко, около 20 см над землей, поэтому им довольно сложно противостоять повышенной влажности. Процесс обустройства окон в цоколе должен предусматривать выбор материалов такой влагонепроницаемости, чтобы эксплуатация была долгой и беспроблемной.

Таким образом, древесина в обычном виде однозначно не подойдет – в жаркое время оно будет ссыхаться, а в холодное – разбухать от влаги и замерзать в расширенном виде. Необходимы конструкции, пропитанные особыми составами с расчетом на такие нагрузки.

Пластик

Профиль ПВХ, которым делают конструкции, довольно большой по размеру. Но именно такое исполнение оконных проемов наиболее популярно. Оконные конструкции из ПВХ могут увеличить световой поток на 15% без потери тепловых свойств и жесткости. Использование этого материала рекомендовано в случае подвала, наполовину расположенного под землей.

Необходимо, чтобы окна имели систему проветривания и створки, которые можно приоткрыть, чтобы в помещении не скапливался конденсат на стенах и других поверхностях. Там, где проем соприкасается со стеной, необходимо дополнительное утепление и защита от воды, чаще всего для этих целей монтажники используют пенополиуретан.

Алюминий

Алюминиевые конструкции для подвала обычно не используются, исключение составляет только неотапливаемый подвал с котельной или складом. Даже в погребе необходимо поддержание определённой температуры, потому алюминий не подойдет.

Если же цоколь будет жилым и используемым, то алюминий не способен дать необходимую защиту от холода. Такие конструкции гораздо дешевле пластика, но лучше их по теплоизоляции. Есть множество вариантов алюминиевых окон для подвалов на любой вкус и потребности.

Дерево

Цоколь обладает повышенным уровнем влажности, что делает невозможным использование необработанного дерева для оконных проемов. Но все чаще строители предлагают деревянный профиль с пропиткой, позволяющей успешно противостоять влаге долгие годы.

Покрытие особым ламинатом, полимерами или составами придает как привлекательности материалу, так и долговечности без ремонта в эксплуатации.

Окна из дерева делают разными вариантами толщины, кроме того, материал хорошо хранит тепло и экологичен, в отличие от других видов конструкций. Внешне деревянный профиль смотрится очень привлекательно, особенно если дом построен из бруса или древесины.

Строительство канализации в цокольном этаже частного дома

Для того, чтобы грамотно обустроить канализацию в подвале частного дома, необходимо провести все работы качественно и с учетом того, что основные части этой системы находятся внутри жилого здания.

Если важно, чтобы канализация работала без сбоев и не доставляла проблем, стоит озаботиться приобретением качественных материалов: трубы, герметик, заглушки для раструбов, стояк, переходники, тройники, крепления

При выборе трубы для стояка нужно учитывать его большой диаметр. Монтаж его проводится в зависимости от количества свободного пространства – или в специально вырубленной шахте, или в углу около унитаза. Трубы для отвода от сантехнических приборов нужен огромный диаметр.

Перед началом работ труба стояка тщательно крепится и фиксируется. Необходимо также выравнивать все места соединения узлов.

Этой же процедуре подвергают и кольца уплотнения. В целом для всех канализационных стоков используют пластиковые трубы, причем во время проведения работ их жестко фиксируют из-за их свойства прогибаться при наполнении жидкостью.

Монтаж канализации в частном доме своими руками

При самостоятельном выполнении работ необходимо учитывать некоторые особенности монтажа. В частности, немаловажным фактором является угол наклона сливных труб от унитазов в сторону общего стояка.

Присоединив трубы, их следует зафиксировать желобом или специальным коробом из гипсокартона и прочих водонепроницаемых материалов.

При монтаже узел на месте перехода вертикальной канализации в горизонтальную нужно дополнить соединительным насосом с углом в 45 градусов. При помощи этого устройства нагрузка сливаемой воды в стояк будет ощутимо меньше.

Для этого под домом выкапывается яма по размерам узла. Именно в ней можно будет закрепить переход, жестко его зафиксировав, а также оборудовать специальные муфты для осмотра в случае засора.

Для вывода канализации наружу, в фундаменте делают отверстие и выводят из здания трубу под углом в 15 градусов

Относительно ямы делают наклон в 2-4 градуса, важно помнить, что при меньшем наклоне вода будет плохо уходить и скапливать мусор в трубах

Устройство канализации в многоквартирном доме

В случае с подвалом частного загородного дома все довольно просто в обустройстве канализации, в отличие от её проведения в подвале многоквартирного дома. Там применяется следующая схема:

• Колодец дворовой канализации, отводящий за периметр дома стоки одного подъезда;
• Выпуск на колодец, представляет собой трубу, уложенную через фундамент здания с уклоном ниже уровня промерзания грунта;
• Лежневка, она же горизонтальная канализация, представляет собой трубу, соединяющую между собой канализационные стояки;
• Стояк — труба большого диаметра, расположенная вертикально, куда выводятся стоки многих квартир, находящихся друг над другом;
• Гребенка — канализация внутри каждой квартиры. Название произошло от особенностей монтажа до недавнего времени – разводка для квартир с совмещенным санузлом была монолитной и напоминала гребёнку;
• Фановая труба —вывод вентиляции всего стояка на крышу.

В любом случае, именно благодаря существованию насосов с широким функционалом, стало возможным подключение к такой системе неограниченного количества сантехнического оборудования и источников потребления воды различного объема.

Заключение

Завести воду в дом своими руками под силу многим людям, хотя в общем плане это достаточно трудоёмкий процесс, особенно в смысле рытья траншей и пробивания фундамента. Но лучше всего ввод предусматривать ещё при проектировании здания.

Прибор для экономии электроэнергии Electricity Saving Box

Источник https://gorizont-pro.ru/novosti/kanalizaciya-v-cokolnom-etazhe-zashchita-ot-obratnogo-toka-vod

Источник https://tutknow.ru/building/vodosnabzhenie/14914-kanalizaciya-v-podvale-konstrukcija-cena-montazh.html

Источник https://septik27.ru/kakuu-sdelat-kanalizacionnuu-sistemu-dla-podvalnogo-pomesenia/
